Transformation d'une alim de PC type ATX 250 Watt en alim stabilisée pour chargeur rapide :

Pour cela, il faut :

• Ouvrir l'alim hors tension (of course !!)

• Conserver les fils suivants (les autres sont coupés ras et protégés avec un bout de gaine thermo, ou déssoudés) :

• 4 fils jaunes (+12V)
• 5 fils noir (commun)
• 1 fil rouge (+5V
• Le fil vert relié à la broche 14 du connecteur sortant (voir schéma suivant:)

(vue connecteur face opposé aux fils)

Attention, le fil peut-être vert ou gris sur la broche 14

• Mettre une charge sur entre le fil rouge (+5V) et un fil noir (ampoule de voiture 10 ou 20 W par exemple ou resistance 4,7 Ohms en 10W mini avec dissipateur).

Dans mon alim, l'ampoule de charge est soudées aux fils, puis coincés dans l'ancien passe fil du connecteur. Seul le bulbe de l'ampoule dépasse, ce qui évite de trop surchauffer l'intérieur de l'alim.

• Faire sortir les fils jaunes et noir de l'alim ou les relier à deux bornier 4 mm, ou tout autres moyens vous permettant de relier votre chargeur ensuite.

Pour ma part, deux fiches femelle 4 mm me permettent de brancher mon petit chargeur Lipo équipé de fiches bananes.

• Relier le fil de la broche 14 (le vert ou gris suivant votre alim) a un des fils noirs, ou directement sur la carte à la place d'un des nombreux fils noir.

J'ai de plus préféré déssouder la plupart des fils inutiles pour éviter d'éventuels court circuits.

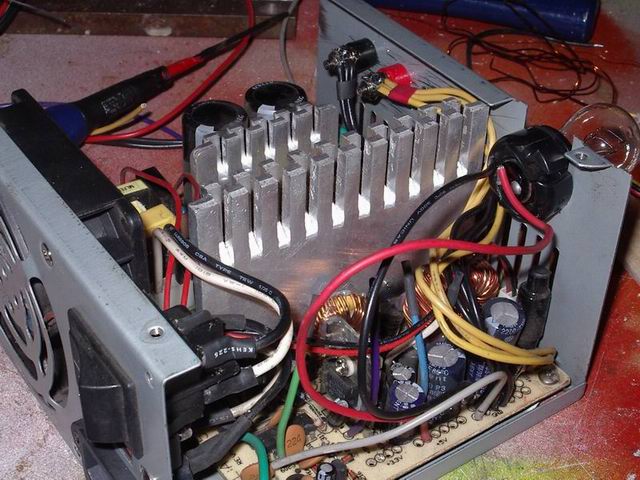

Dans cette alim, le fil de la broche 14 est gris. Il est soudé directement sur la carte. Le culot de l'ampoule est coincé dans le passe fil devenu inutile. Une fois le boitier fermé, ça ne bouge plus. Attention quand même en manipulant l'alimentation.
